PVC 高壓軟管使用指導(dǎo)書
一、適用范圍

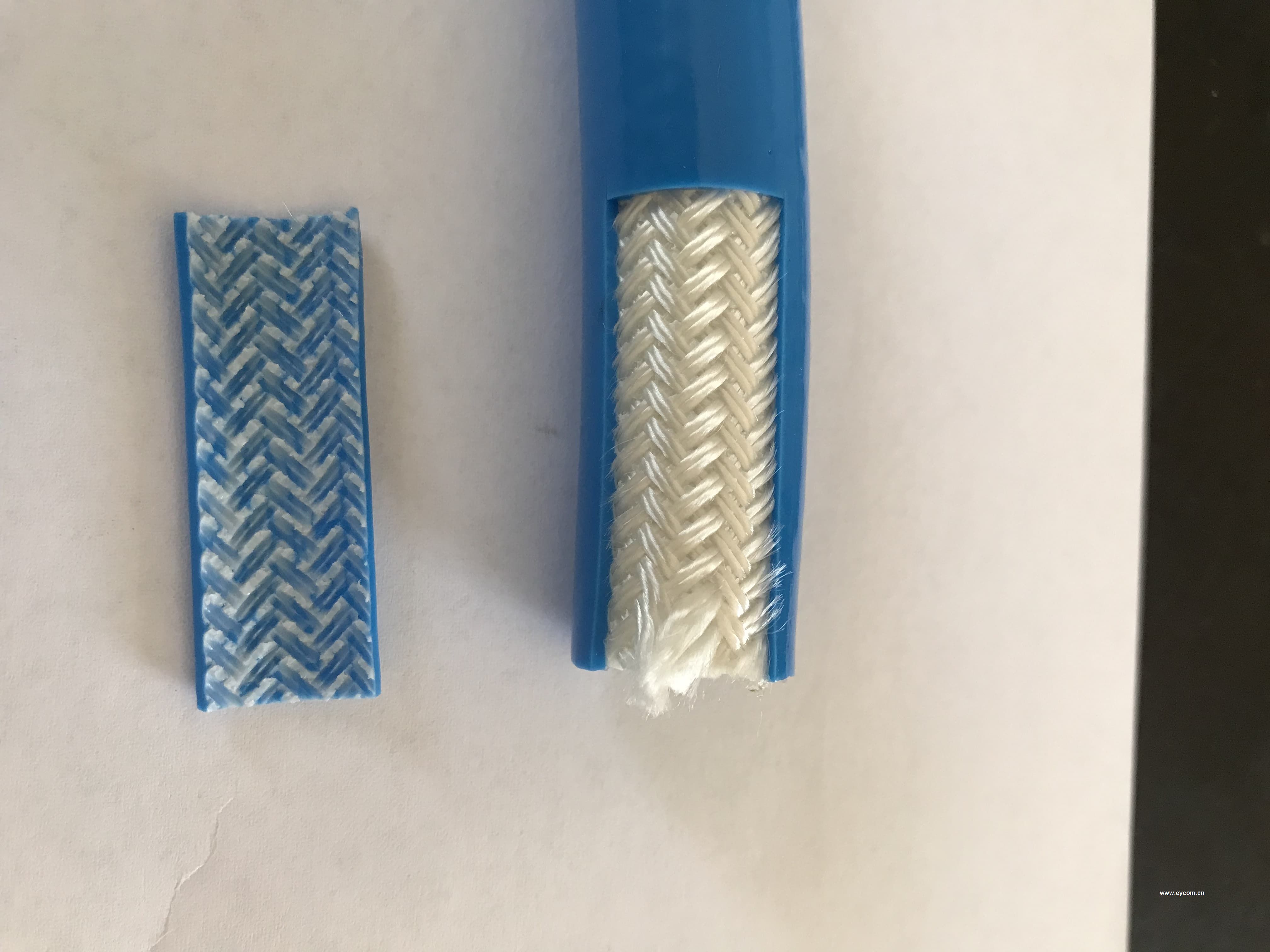

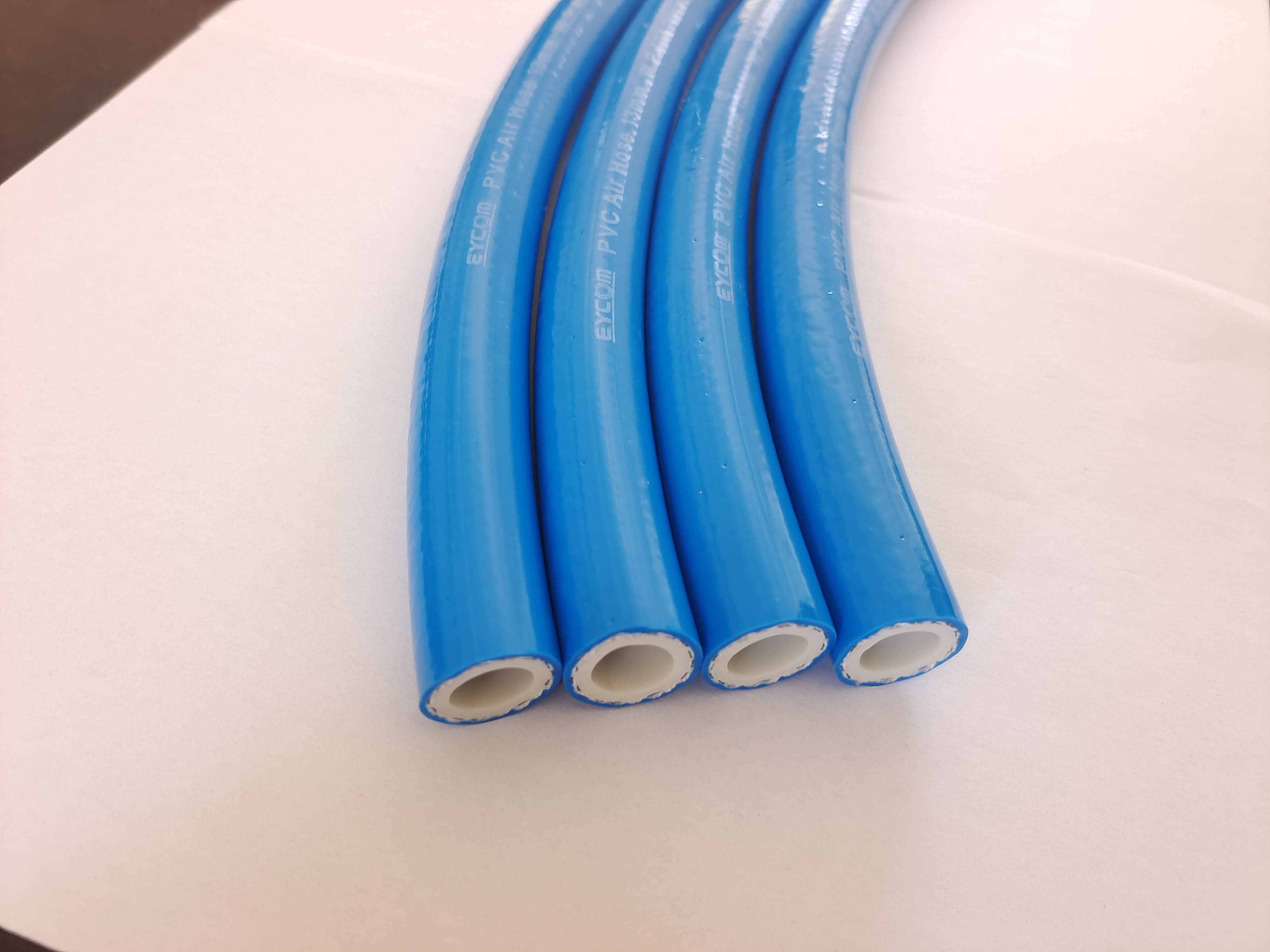

本指導(dǎo)書適用于各類以聚氯乙烯（PVC）為主要材料制成的高壓軟管，用于輸送液體、氣體等介質(zhì)的管道系統(tǒng)。
二、壓力特性
1. 額定工作壓力：一般 PVC 高壓軟管的額定工作壓力在1.0MPa -6.0MPa 之間，具體數(shù)值取決于軟管的規(guī)格與型號。例如，常見的 1/2 英寸 PVC 高壓軟管額定工作壓力約為 3.0MPa，3/4 英寸的約為2MPa。務(wù)必確保在使用過程中，系統(tǒng)壓力不超過軟管的額定工作壓力，以防止軟管破裂引發(fā)安全事故。
2. 壓力測試：新安裝的軟管系統(tǒng)在投入使用前，應(yīng)進(jìn)行壓力測試。測試壓力應(yīng)為額定工作壓力的 1.5 倍，保壓時(shí)間不少于 15 分鐘，無泄漏、無破裂現(xiàn)象方可投入正常使用。
三、耐溫性能
1. 常規(guī)耐溫范圍：PVC 高壓軟管的正常使用溫度范圍為 - 15°C 至 70°C。在這個(gè)溫度區(qū)間內(nèi)，軟管能保持良好的柔韌性和機(jī)械性能，溫度越高，耐壓會(huì)縮小，同樣也會(huì)加速老化。
2. 低溫注意事項(xiàng)：當(dāng)環(huán)境溫度低于 - 15°C 時(shí)，軟管會(huì)逐漸變硬變脆，抗沖擊性能顯著下降，此時(shí)應(yīng)避免彎折、擠壓軟管，防止軟管破裂。如在寒冷地區(qū)使用，可考慮對軟管采取保溫措施或選用耐寒型 PVC 高壓軟管，其最低使用溫度可達(dá) - 40°C。
3. 高溫注意事項(xiàng)：當(dāng)溫度高于 60°C 時(shí)，PVC 材料會(huì)加速老化，軟管的強(qiáng)度和耐壓性能降低。如在高溫環(huán)境下使用，應(yīng)縮短軟管的使用周期，并定期檢查軟管的狀態(tài)，必要時(shí)請及時(shí)更換，更換周期推薦6個(gè)月。
四、耐老化性能
1. 老化因素：PVC 高壓軟管在使用過程中，受紫外線、氧氣、溫度、濕度等自然因素影響會(huì)發(fā)生老化現(xiàn)象。其中，紫外線和氧氣是導(dǎo)致老化的主要因素，長期暴露在陽光下或在高濃度氧氣環(huán)境中，軟管表面會(huì)出現(xiàn)變色、龜裂、變硬、變脆等老化癥狀。
2. 抗老化措施：為提高軟管的耐老化性能，可在軟管生產(chǎn)過程中添加抗紫外線劑、抗氧劑等助劑。在戶外或惡劣環(huán)境下使用時(shí)，盡量將軟管鋪設(shè)在避光、陰涼處，或采用套管、線槽等方式對軟管進(jìn)行防護(hù)，減少軟管與外界環(huán)境的直接接觸。
五、耐腐蝕性能
1. 一般耐腐蝕特性：PVC 對大多數(shù)無機(jī)酸、堿、鹽類具有良好的耐腐蝕性能，適用于輸送水、海水、稀酸、稀堿、油品等介質(zhì)。例如，在農(nóng)業(yè)灌溉系統(tǒng)中，PVC 高壓軟管可用于輸送含有一定肥料成分的水溶液；在化工生產(chǎn)的某些低濃度酸堿物料輸送環(huán)節(jié)，也可選用 PVC 高壓軟管。
2. 特殊介質(zhì)注意事項(xiàng)：PVC 不耐強(qiáng)氧化劑（如濃硫酸、濃硝酸等）、芳香烴類溶劑（如苯、甲苯等）、酮類溶劑（如丙酮、丁酮等）。在接觸這些特殊介質(zhì)時(shí)，嚴(yán)禁使用 PVC 高壓軟管，以免軟管迅速被腐蝕損壞，導(dǎo)致介質(zhì)泄漏引發(fā)安全事故和環(huán)境污染。
六、使用與維護(hù)
1. 安裝要求：安裝時(shí)應(yīng)避免軟管扭曲、彎折過度，最小彎曲半徑一般不應(yīng)小于軟管外徑的 10 倍。軟管與接頭的連接應(yīng)牢固可靠，連接處應(yīng)密封良好，防止泄漏。
2. 定期檢查：定期對使用中的軟管進(jìn)行外觀檢查，查看是否有磨損、劃傷、鼓包、滲漏、老化等異�，F(xiàn)象。如發(fā)現(xiàn)問題，應(yīng)及時(shí)更換或修復(fù)。一般情況下，建議每半年進(jìn)行一次全面檢查；在惡劣環(huán)境或高負(fù)荷使用條件下，應(yīng)縮短檢查周期。
3. 儲(chǔ)存條件：未使用的軟管應(yīng)儲(chǔ)存在干燥、通風(fēng)、避光、遠(yuǎn)離熱源和化學(xué)污染源的環(huán)境中，避免軟管長期受壓、受潮、受陽光直射。儲(chǔ)存溫度宜在 - 10°C 至 35°C 之間，相對濕度不超過 70%。
魯公網(wǎng)安備37152102000159
